SOFTEL PON AC AP Entegre Çözüm: Kampüs / Endüstriyel Kablosuz Kapsama Alanı için Optimum Ağ Çözümü

Akıllı kampüslerin, akıllı üretim fabrikalarının, okulların ve büyük ticari komplekslerin dijital yükseltmeleriyle birlikte, geleneksel anahtar{0}}ve-bakır-kablo ağları, kısa iletim mesafeleri, karmaşık kablolama, güçlü elektromanyetik girişim ve kablosuz AP'lerin dağınık yönetimi gibi birçok sorunu ortaya çıkardı. Hangzhou SOFTEL, tüm alan boyunca kablolu iletim tabanı olarak pasif fiber kullanan, AC kablosuz denetleyici ve ince AP entegre iletim çözümüyle birleştirilmiş bir PON geliştirdi. AC'nin tüm kablosuz cihazları merkezi olarak yönetmesi sayesinde, tek bir ağ üzerinde ofis geniş bantını, Wi-Fi kapsama alanını, HD video gözetimini, endüstriyel IoT verilerini ve sesli interkomu destekler. Aynı zamanda, uzun-mesafeli iletim, her yerde istikrarlı kablosuz kapsama alanı ve hafif bakım sağlayarak, onu büyük-ölçekli dağıtılmış dijital ağ iletişimi için başvurulacak seçenek haline getirir.

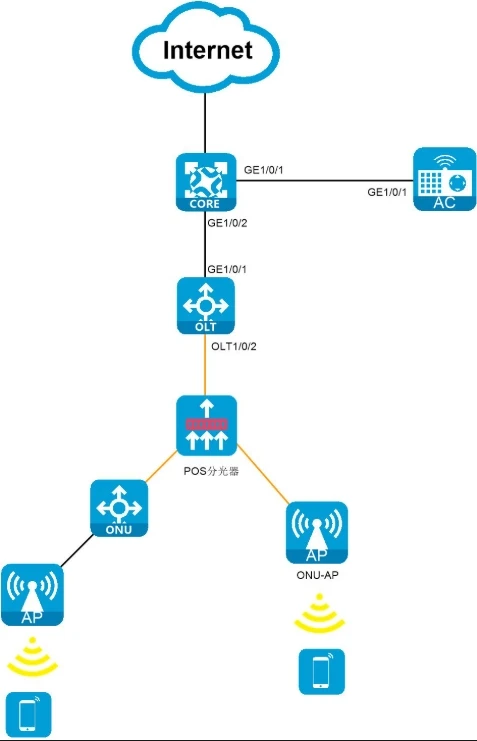

Tüm ağ kurulumu açık bir şekilde katmanlıdır; tüm zincirdeki tüm cihazlar, SOFTEL'in-kendi geliştirdiği iletişim ürünleridir ve hem ticari hem de endüstriyel senaryolara uyarlanabilir:

1.Çekirdek Veri Merkezi Katmanı: GPON/EPON OLT ve AC Kablosuz Denetleyici
Veri merkezi, tüm-optik ağın çekirdeği olarak görev yapan ve tüm kablolu hizmetleri taşımak için fiber sinyallerini aşağıya doğru gönderen PON OLT ana bilgisayarlarını dağıtır. Ağdaki tüm ince AP'leri merkezi olarak yönetmek için ayrı bir donanım AC denetleyicisi veya bir OLT-entegre AC kartıyla birlikte gelir. Veri merkezindeki temel ekipman, ofis Wi-Fi'sini, misafir ağlarını, endüstriyel IoT'yi ve gözetim verilerini mantıksal olarak izole ederek VLAN'lara bölünebilir, böylece farklı hizmetler birbirine müdahale etmez ve üretim verilerinin güvenliği sağlanır. Ağ genelindeki kesintileri önlemek için elektrik kesintileri sırasında otomatik geçiş özelliğiyle DC48V çift güç yedekliliğini destekler.

AC, Erişim Denetleyicisi anlamına gelir. Tüm kablosuz ağın çekirdek yönetim merkezidir ve özellikle tüm ince AP cihazlarını merkezi olarak yönetmek için kullanılır. İki şekilde gelir: bağımsız donanımsal AC ve OLT-entegre AC kartları.

AC'siz geleneksel geniş AP'lerin, her cihaz için WiFi adlarını, kanallarını, şifrelerini ve hız sınırlarını ayarlayarak tek tek yapılandırılması gerekir. Düzinelerce, hatta yüzlerce AP'ye sahip binalar veya kampüsler için iş yükü çok büyüktür. Öte yandan bir AC denetleyici, tüm AP'lerin sıfır yapılandırmayla çevrimiçi olmasına olanak tanıyarak, AC arka ucundaki tüm kablosuz parametreleri düzenlemenize ve ardından bunları tek tıklamayla tüm cihazlara göndermenize olanak tanır.

AC, ağ geçidi, kimlik doğrulama ve kablosuz yönetim işlevlerini birleştirir. Temel özellikleri arasında şunlar yer alır: akıllı kablosuz kanal optimizasyonu, otomatik AP iletim gücü ayarı, terminaller için kesintisiz dolaşım, zayıf sinyal cihazlarını bırakma, çoklu-SSID iş izolasyonu, MAC kara/beyaz listeleri, WeChat/SMS misafir kimlik doğrulaması, çoklu geniş bant hat birleştirme ve akıllı trafik tahsisi. Aynı zamanda uzaktan bulut yönetimini de destekler; böylece bakım personeli her bir AP'nin çevrimiçi durumunu, bağlı terminal sayısını ve ağ trafiğini sahaya gitmeden-gerçek zamanlı olarak-izleyebilir ve böylece operasyonel maliyetleri önemli ölçüde azaltabilir.

2. Pasif Aktarım Katmanı: ODN Optik Dağıtım Ağı
OLT ile ön uç binalar veya atölyeler arasında yalnızca pasif optik bölücüler kurulur, aktif arıza düğümleri yoktur ve güce gerek yoktur, bu da alçak gerilim odasındaki cihaz sayısını büyük ölçüde azaltır ve elektrik maliyetlerini düşürür-. Fiber, fabrika motorlarından, invertörlerden veya trafo merkezlerinden kaynaklanan parazitlerden etkilenmez, dolayısıyla sinyal bozulması veya gecikme olmaz. Tek-modlu sarı fiber, uzun-mesafeli fabrika alanları için uygundur; kısa mesafeli iç mekan kablolarında ise turuncu çok modlu fiber kullanılabilir; bu da ihtiyaçlara göre esnek kombinasyonlara olanak tanır.

PON veya Pasif Optik Ağ, üç temel ekipman parçasını içerir: OLT merkez ofis ana bilgisayarı, pasif optik ayırıcılar ve ONU optik ağ birimleri. Tüm sistem için kablolu iletim temeli görevi görür. Geleneksel aktif ağ anahtarlarının aksine, ODN iletim bağlantısı tamamen pasiftir ve ayırıcının güce ihtiyacı yoktur. Tek bir ana hat fiberi, 1:16/1:32 bölünme oranıyla düzinelerce terminale bölünebilir. Fiber doğal olarak elektromanyetik girişime karşı dayanıklıdır ve uzun mesafelerde iletim yapabilir. Tek modlu bir-optik modül, tekrarlayıcı olmadan 120 km'ye kadar ulaşabilir, fabrikalar veya endüstriyel parklardaki geniş alanlardaki kablolama sorununu mükemmel şekilde çözer ve Ethernet kablolarının 100 metre sınırını tamamen aşar.

3. Terminal Erişim Katmanı: ONT ve Çeşitli İnce AP Türleri
ONU'yu ayırıcının sonuna iki dağıtım moduyla dağıtın:
Mod 1: Bağımsız PoE ONU. Fiberi, harici tavana, duvara veya dış mekandaki ince AP'lere güç vermek için PoE çıkışı sağlayan RJ45 ağ bağlantı noktasına dönüştürür. Tek bir kablo hem verileri hem de gücü taşıyarak kurulumu ve kablolamayı kolaylaştırır.
Mod 2: Entegre Optik WiFi ONU. PON optik bağlantı noktasını ve çift-bant WiFi modülünü kompakt bir ünitede birleştirir. Koridorlarda veya ofislerde doğrudan duvara-monte edilebilir, böylece cihaz yığını azaltılır ve raf alanından tasarruf sağlanır.

AP veya Kablosuz Erişim Noktası, telefonlar, tabletler, AGV robotları ve güvenlik kameraları gibi kablosuz cihazların kablolu bir ağa bağlanmasını sağlayan bir terminal cihazıdır. Piyasada üç tür vardır: Fat AP, Thin AP ve Fat-Thin entegre AP. SOFTEL'in tüm kablosuz ürünleri, kalın-ince entegre bir tasarım kullanır ve değiştirilebilir modlarla esnek dağıtıma olanak tanır:

*Fat AP (Bağımsız AP): Yerleşik tam yönlendirme ve kablosuz yönetim işlevleriyle birlikte gelir- ve bir denetleyici olmadan bağımsız olarak çalışabilir. Dezavantajı ise birden fazla AP'nin merkezi olarak yönetilememesi, dolaşımın gecikmeli olabilmesi ve kanal çakışmalarının otomatik olarak optimize edilememesidir. Yalnızca küçük mağazalar veya çok az bağlantı noktasına sahip-tek ofis kurulumları için uygundur.

*İnce AP (Fit AP): Bağımsız yönetim yetenekleri yoktur, yapılandırma ve bakım için tamamen bir AC denetleyicisine dayanır, yalnızca kablosuz sinyal iletimini ve alımını yönetir. Bunun avantajı, terminal AP'ler arasında hareket ettiğinde milisaniyelik-düzeyde kusursuz dolaşımla, birden fazla cihaz arasında müdahale olmaksızın kesintisiz işbirliğidir. Kampüsler, fabrikalar ve geniş-çoklu-noktalı kapsama alanı için idealdir.

*İri-İnce entegre AP: SOFTEL'in ana akım AP'leri için standart form. Küçük projeler için bağımsız olarak yağ modunda kullanılabilir ve daha sonra nokta sayısı artırıldığında, projelerin aşamalı inşaat ihtiyaçlarına uygun olarak, donanımı değiştirmeden AC tarafından yönetilmek üzere tek tıklamayla ince moda geçebilir.

AP ürünleri, kullanım senaryolarına göre üç türe ayrılır: İç mekan 86-panel AP'ler, iç mekan tavan AP'leri ve dış mekan endüstriyel AP'ler / 5.8G kablosuz köprüler. Çift bantları (2.4G ve 5.8G) kapsarlar. 2.4G bandı, güçlü duvar-geçme performansına sahiptir; geniş iç mekan kullanıcı erişimi için mükemmeldir; 5.8G bandında çok sayıda kanal, dışarıdan daha az parazit ve daha yüksek iletim hızları bulunur; bu bant genellikle fabrikalarda uzun mesafeli kablosuz izleme veya dış mekanda noktadan noktaya köprüleme için kullanılır. Güç kaynağı 48V PoE'yi destekler, verileri ve gücü tek bir kablo üzerinden iletir, ayrı güç hatlarına gerek yoktur.

1. Tamamen-Optik İletim Tabanı, Karmaşık Endüstriyel Ortamlara Uygun

Geleneksel bakır kablolar endüstriyel elektromanyetik parazitlerden kolayca etkilenerek kablosuz bağlantı kopmalarına ve gözetim videolarının kesintiye uğramasına neden olur. PON fiber optik iletiminin elektromanyetik radyasyonu yoktur ve paraziti tamamen izole eder. Tek-modlu fiber, fabrika alanının birkaç kilometresini kapsayabilir. Pasif optik bölme mimarisi, her katın elektrik odasındaki toplama anahtarlarına olan ihtiyacı ortadan kaldırarak arıza noktalarını azaltır ve ekipman tedariki ile devam eden bakım maliyetlerini azaltır. Endüstriyel-sınıf PON ve AP cihazları -40 dereceden 85 dereceye kadar geniş bir sıcaklık aralığını destekler, IP40 toz korumasına sahiptir ve doğrudan dış mekandaki fabrikalara, trafo merkezlerine ve su istasyonlarına yerleştirilebilir.

2. Merkezi AC Yönetimi, Tüm Alanda Kusursuz Kablosuz Deneyimi

Tüm ince AP'ler, bitişik AP'lerle kanal çakışmalarını otomatik olarak önlemek için akıllı kanal analizi ve güç ayarlama algoritmaları içeren bir AC tarafından merkezi olarak yönetilir. Terminaller atölyeler veya binalar arasında hareket ettiğinde, 20 ms içinde kesintisiz dolaşım sağlanarak AGV robotları, denetim tabletleri ve kablosuz kameralar için ağ sürekliliği sağlanır. Ayrıca ayrı ağlar için birden fazla SSID'yi destekleyerek ofis LAN'ını, misafir Wi-Fi'yi ve atölye IoT cihazlarını mantıksal olarak izole eder. MAC kimlik doğrulaması ve WeChat konuk kimlik doğrulamasıyla eşleştirildiğinde kurumsal ağ güvenliğini konuk internet erişimiyle dengeler. Yüksek-yoğunluk senaryolarında klima, terminal erişim baskısını hafifleterek yükü otomatik olarak dengeler, böylece binlerce eşzamanlı kullanıcının bulunduğu konferans odaları ve kafeteryalar sorunsuz çalışır.

3. Basitleştirilmiş Kablolama, Önemli Ölçüde Azalan Genel İnşaat Maliyetleri

Geleneksel kampüs ağı, her binada kapsamlı kablolama ve yüksek raf kullanımı içeren toplama anahtarlarının konuşlandırılmasını gerektirir. PON, bir binadaki tüm noktaları kapsayabilen tek bir hat fiberiyle noktadan-çoklu noktaya-bir topoloji kullanır ve kablolama malzemelerini %70 oranında azaltır. PoE ONU'lar AP'lere doğrudan güç sağlayabilir, ayrı güç hatlarına ve çıkışlara olan ihtiyacı ortadan kaldırır ve genel inşaat süresini yarı yarıya azaltır. Dış mekanlarda, birleşik güç ve iletim için fiber-kompozit kablolar kullanılabilir, bu da dış mekan kablolamasını daha kolay hale getirir. Gelecekteki genişleme, ana oda omurgasını değiştirmeden yalnızca en yakın ayırıcıdan fiber çekmeyi ve ONU ve AP eklemeyi gerektirir; bu da genişlemeyi sorunsuz hale getirir-.

4. Tüm-Hizmet Entegrasyonu, Tüm Dijital İhtiyaçları Tek Ağ Karşılar

Eksiksiz PON AC AP ağı, ofis internetini, fabrika genelinde-yüksek çözünürlüklü kablosuz gözetimi, atölye IoT sensörlerini, sesli interkomu ve erişim kontrol sistemlerini aynı anda destekleyebilir. OLT bant genişliği kolayca 10 Gbps'ye yükseltilebilir ve gelecekteki 4K/8K video ve yüksek-bant genişliğine sahip endüstriyel veri iletim ihtiyaçlarını karşılar. Ağ yönetimi işlevleri, bağlantı noktası hız sınırlarını, yayın fırtınasını bastırmayı ve bağlantı yedeklemeyi destekler. Bağlantı arızaları otomatik olarak geçiş yaparak 7/24 istikrarlı çalışmayı garanti eder.

Senaryo 1: Akıllı Üretim Fabrikası / Endüstri Parkı

Büyük bir fabrika alanı ve atölyelerdeki güçlü elektromanyetik girişim nedeniyle OLT, makine odasında bağımsız bir AC kontrol cihazıyla konuşlandırılır. Omurga fiberi, her atölyenin zayıf akım odalarındaki ayırıcılara döşenir ve PoE ONU'lar, üretim atölyelerini, depoları, ofis binalarını ve park yollarını kapsayan, dış mekan 5.8G endüstriyel AP'lerin bulunduğu atölyelere yerleştirilir. AC, üç tür kablosuz VLAN'ı böler: ofis intraneti, AGV IoT ve özel izleme ağı. Fiber bağlantılar, motor elektromanyetik parazitinden kaynaklanan kablosuz kesintileri önler ve AC, mühendislerin her atölyede hata ayıklamasına gerek kalmadan yüzlerce AP'yi uzaktan yönetir.

Senaryo 2: Üniversite Kampüsü / Zincir Oteller / Ticari Kompleks

Eş zamanlı kullanıcıların yüksek olduğu yoğun yapılı alanlarda, panel AP'ler dağıtılarak ve lobilerde ve toplantı odalarında-yüksek yoğunluklu tavan AP'leri ile fiber her koridora ulaşır. AC, konuk WeChat kimlik doğrulamasını eşit şekilde ayarlayarak müşterilerin bir kodu tarayarak bağlanmalarına olanak tanır ve bina genelinde kesintisiz dolaşım sağlar. Pasif ayırıcılar, her kattaki anahtar ihtiyacını ortadan kaldırarak bakım iş yükünü büyük ölçüde azaltır ve aşamalı otel yükseltmeleri, kalın-ince entegre AP'ler kullanabilir: başlangıçta bağımsız olarak yoğun modda çalışır ve daha sonra genişletme sonrasında birleşik yönetim için AC'ye bağlanır.

Senaryo 3: Trafo Merkezleri, Su Tasarrufu, Madencilik Dış Mekan Endüstriyel Ağları

Dış mekan noktaları, büyük gündüz-gece sıcaklık farklılıklarına sahiptir, bu nedenle, endüstriyel-geniş-sıcaklık dereceli PON ekipmanı, su geçirmez dış mekan AP'leriyle birlikte kullanılır ve fiber, onlarca kilometre boyunca uzun-mesafeli iletim sağlar. Ağın tamamı, fiberin kopması durumunda otomatik olarak yedek bağlantılara geçiş yaparak kendi kendini-iyileştirmeyi destekler. AC, tüm dış mekan AP'lerini buluttan uzaktan yöneterek-sahada inceleme sıklığını azaltır.

Senaryo 4: Küçük ve Orta Ölçekli İşletme Ofis Binaları

30'dan az noktaya sahip küçük projeler için entegre AC işlevine sahip bir OLT seçilerek ayrı kontrolör satın alma ihtiyacı ortadan kaldırılır ve ekipman yatırımı azaltılır. Panel AP'ler ofislere, tavan AP'ler ise toplantı odalarına yerleştirilir. PoE ONU'lar kablolamayı basitleştirir, ofis işleri, ziyaretçiler ve izleme için temel ağ ihtiyaçlarını karşılar.

1. PON Standart Seçimi: Küçük ve orta bant genişliğine sahip projeler için EPON'u seçin; 4K gözetim ve yüksek-eş zamanlı ofis kullanımı gibi yüksek-bant genişliği senaryoları için GPON'u seçin.
2. AC Denetleyici Seçimi: 32 veya daha az AP'niz varsa, OLT'yi entegre bir AC kartıyla kullanın; 50 veya daha fazla AP'niz varsa bağımsız bir donanım AC denetleyicisi kullanın.
3. AP Ekipman Seçimi: İç mekan ofisleri ve oteller için çift-bantlı panel/tavan AP'leri kullanın; fabrikalarda veya dış mekan gözetim ana taşıyıcılarında uzun-mesafe kapsama alanı için 5.8G endüstriyel kablosuz köprüleri kullanın.
4. Güç Kaynağı Planı: İç mekan senaryoları için PoE çıkışıyla ONU'ya öncelik verin; endüstriyel dış mekan senaryolarında, istikrarlı güç kaynağı sağlamak için DC48V çift-güç yedekli ONU'yu seçin.
5. Ortam Uyarlaması: Fabrikalar, açık alanlar ve trafo merkezleri gibi zorlu ortamlar için, geniş sıcaklık aralığına, yüksek toz korumasına ve güçlü elektromanyetik girişim direncine sahip endüstriyel-sınıf PON ve AP ekipmanlarını eşit şekilde kullanın. ...

Endüstriyel dijitalleşme ve akıllı park geliştirme dalgasının ortasında, PON pasif optik ağları uzun-mesafeli, son derece kararlı ve parazite-dirençli bir kablolu iletim temeli sağlar. AC denetleyiciler ve ince AP'lerle eşleştirildiğinde, birleşik, sorunsuz dolaşım sağlayan, tam-alanlı bir kablosuz kapsama sistemi oluştururlar. İkisinin derinlemesine entegrasyonu, karmaşık kablolama, sınırlı iletim ve-yönetilmesi{-zor, dağınık kablosuz bağlantılar gibi geleneksel bakır kablo ağlarının temel sıkıntı noktalarını tamamen giderir.

Hangzhou Softel Optic, ticari, endüstriyel ve özel ağ senaryolarında farklı ihtiyaçları karşılayan, OLT'leri, optik bölücüleri, ONU'ları, AC kablosuz denetleyicileri, tam-serisi entegre kalın ve ince AP'leri ve endüstriyel kablosuz köprüleri kapsayan, tamamen-kendi geliştirdiği bir ürün serisine sahiptir. Son derece basit bir ağ mimarisi, daha düşük genel inşaat maliyetleri ve 7/24 istikrarlı ve güvenilir ağ özellikleriyle fabrikalara, parklara, kampüslere ve hükümet/kurumsal birimlere PON AC AP'ler için tek noktadan, tam-optik kablosuz entegre çözüm sağlar.
